Не начинайте реверс-инжиниринг с CAD. Как я восстанавливал чертежи роторов винтового компрессора

«У нас есть деталь. Нужно просто снять размеры и сделать такую же».

С подобной фразы нередко начинается работа по восстановлению промышленного изделия. Заказчику кажется, что главная трудность — получить точные размеры. Инженер берёт измерительный инструмент, строит трёхмерную модель, выпускает чертежи. Дальше остаётся найти завод, который изготовит новую деталь.

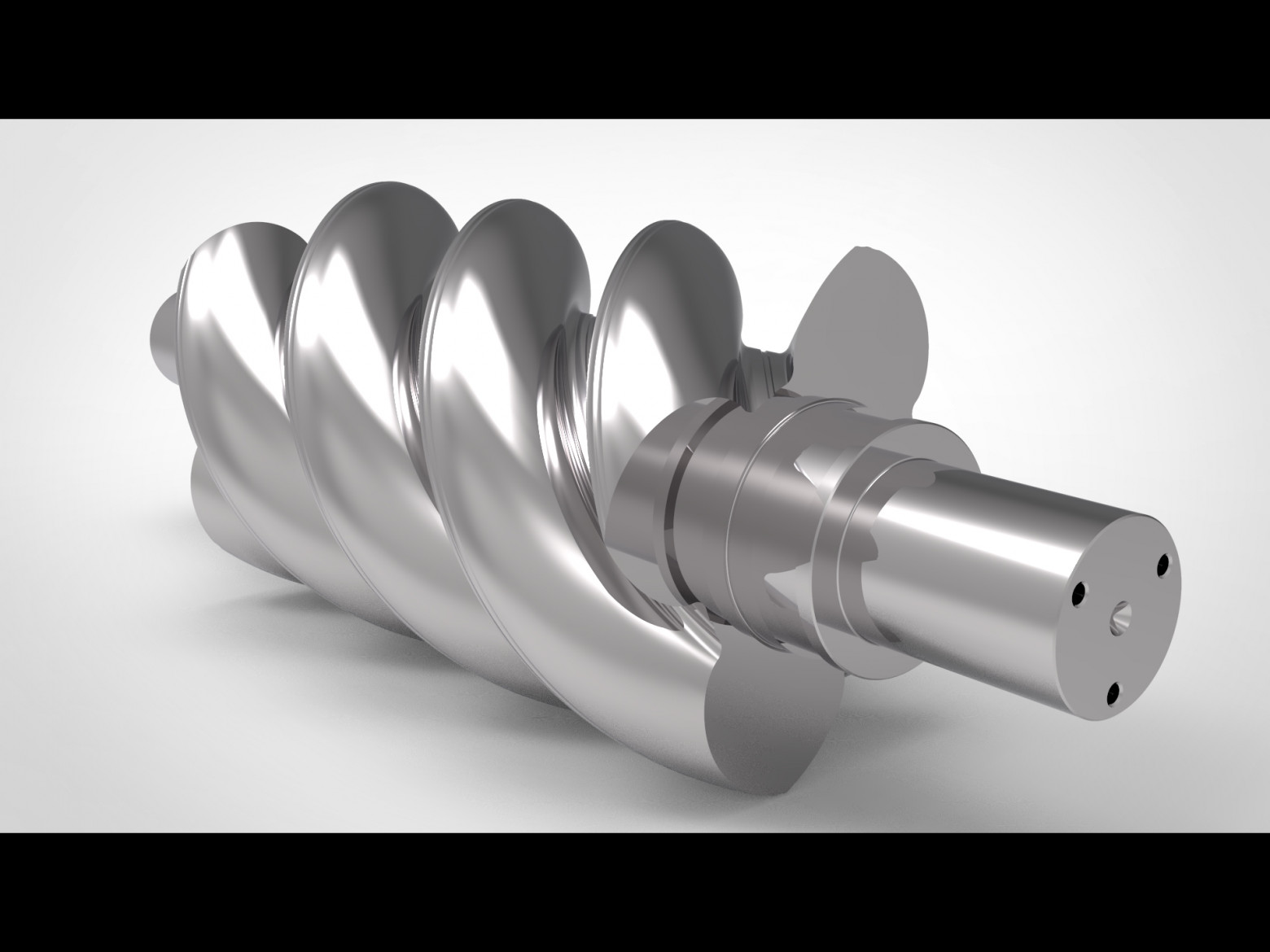

Но что, если перед вами не отдельная деталь, а часть механизма, в котором геометрия одной поверхности зависит от другой? А сам образец уже несколько лет проработал под нагрузкой, износился и давно перестал соответствовать первоначальному чертежу?

В 2022 году мне пришлось решать такую задачу. За 15 рабочих дней требовалось восстановить производственную документацию двух роторов промышленного винтового компрессора. Оригинальных чертежей и технологии изготовления заказчик не предоставил. Были физический объект для обмера, габаритные сведения и отдельные технические материалы.

Расскажу, почему я не начал с CAD, как искал геометрию сопряжённых профилей, зачем понадобилось больше двадцати источников технической литературы и где проходила граница между измеренным размером и инженерным предположением. Если вам приходится восстанавливать детали без документации, этот подход поможет понять, что стоит проверить до построения модели, чтобы не воспроизвести ошибки и износ исходного образца.

Передо мной лежали два ротора. Но восстанавливать требовалось механизм

Рабочие поверхности винтовых роторов участвуют в образовании полостей, в которых происходит перемещение и сжатие газа. При вращении ведущего и ведомого роторов положение этих полостей меняется. На работу машины влияют профили зубьев, межосевое расстояние, винтовая линия, направление вращения и зазоры между сопряжёнными элементами.

С обычным валом многое можно определить по наружным диаметрам, длинам ступеней, канавкам и посадочным поверхностям. У винтового ротора даже точное измерение отдельных сечений ещё не объясняет, по какому закону построена рабочая поверхность.

В исследуемой паре использовалась схема 4/6: ведущий ротор имел четыре рабочих зуба, ведомый — шесть. Наружный диаметр винтовой части ведущего ротора составлял 309 мм, рабочая длина профиля — 513 мм. Эти параметры удалось отразить в восстановленной документации, но сами по себе они не определяли форму зубьев и условия их сопряжения.

Мне требовалось понять, как обе геометрии связаны друг с другом. Один ротор нельзя было рассматривать независимо от второго. Ошибка в восстановлении профиля могла изменить характер взаимодействия рабочих поверхностей, поэтому простого совпадения с несколькими измеренными точками было недостаточно.

К этому добавлялась проблема состояния образца. Металл не сохраняет первоначальную геометрию только потому, что конструктор когда-то назначил размер на чертеже. Поверхности изнашиваются, кромки повреждаются, отдельные участки могут деформироваться. Измерение показывает фактическую форму, но не объясняет происхождение каждого отклонения.

Здесь и скрывалась главная ловушка. Можно очень точно обмерить изношенную поверхность, аккуратно перенести её в CAD и получить качественную цифровую копию детали, которую изготовлять в таком виде уже не следовало бы.

Вместо моделирования я открыл справочники

Я занимался машиностроительным проектированием, но глубокого опыта именно в геометрии винтовых компрессоров у меня тогда не было. Пытаться компенсировать это скоростью моделирования было бы странным решением. Программа построит практически любую геометрию, которую ей зададут. Вот только она не объяснит, почему эта геометрия должна быть правильной.

Начал собирать литературу по устройству винтовых машин, методам профилирования роторов, изготовлению и контролю рабочих поверхностей. В подборке оказалось более двадцати источников. Среди них — справочники, учебные пособия и методические материалы, часть которых была опубликована ещё в советское время.

Одним из наиболее полезных стал справочник П. Е. Амосова, Н. И. Бобрикова, А. И. Шварца и А. Л. Верного «Винтовые компрессорные машины». В нём рассматривались не только устройство компрессоров и расчёт роторов, но и вопросы профилирования инструмента, изготовления и контроля.

Отдельно пришлось разбираться с производственной стороной задачи. В пособии В. М. Борисова рассматривались технологии изготовления компрессорных деталей, материалы, заготовки, термическая обработка и другие вопросы, без которых сложно подготовить рабочие чертежи для завода.

Довольно скоро стало понятно, что первоначальная последовательность «обмер — модель — чертёж» здесь не годится. Сначала следовало разобраться в работе пары, восстановить связи между геометрическими параметрами, определить назначение поверхностей и понять, что именно потребуется контролировать при изготовлении.

Физический образец оставался важным источником информации, но уже не был единственным основанием для построений. Измерения приходилось сопоставлять с принципами работы винтовой машины и известными геометрическими схемами.

Кстати, старые справочники в таких проектах иногда оказываются полезнее самых новых программ. Кнопка «Построить» за прошедшие десятилетия стала удобнее, а требования к правильному сопряжению роторов от этого никуда не исчезли.

Как измеренные точки превратились в профиль винтовой пары

Сначала у меня были отдельные размеры и участки поверхностей. Они описывали то, что удалось измерить, но ещё не давали законченного представления о геометрии механизма.

Я сопоставлял результаты обмеров с известными схемами профилирования винтовых роторов. Проверял характерные радиусы, положение участков профиля, межосевое расстояние и геометрические связи между ведущим и ведомым роторами.

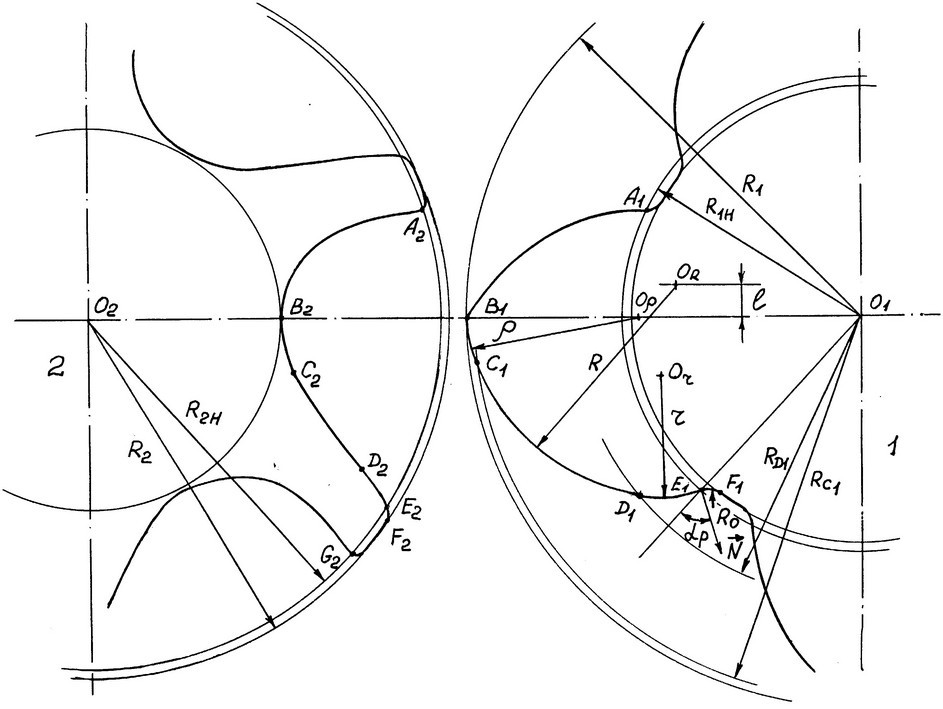

Постепенно отдельные параметры начали складываться в общую систему. Удалось подготовить чертёж восстановленного профиля пары, на котором были показаны обе сопряжённые геометрии и радиусы, участвующие в построении.

Этот момент хорошо запомнился. До него я работал с измеренными участками поверхности. Теперь появилась схема, которая позволяла объяснить, как профили связаны между собой.

Разница принципиальная. Если построить модель только по измерениям, можно воспроизвести случайные отклонения исходной детали. Когда известна геометрическая схема, появляется возможность сопоставить измерения с предполагаемой исходной формой и найти участки, требующие дополнительной проверки.

Конечно, сама по себе восстановленная схема ещё не доказывает, что изготовленная по ней пара обеспечит все расчётные характеристики компрессора. Для такой оценки потребовались бы дополнительные исследования и испытания. Моя задача была уже: восстановить геометрию и подготовить производственные чертежи двух роторов.

Почему правильной геометрии было недостаточно

Предположим, профиль ротора удалось построить. Можно ли на этом закончить проект?

Для трёхмерной визуализации — возможно. Для изготовления рабочего органа промышленного компрессора — нет.

Заводу необходима информация не только о форме, но и о материале, посадочных поверхностях, допусках размеров, точности взаимного расположения элементов, шероховатости и требованиях к обработке. Для ротора необходимо учитывать и требования к контролю и балансировке.

Здесь начинается работа, которую редко показывают в эффектных роликах о реверс-инжиниринге. На экране гораздо интереснее смотрится сложная винтовая поверхность, чем технические требования на поле чертежа. Но изготовитель принимает решения именно по документации, а не по впечатлению от красивой модели.

В чертеже ведущего ротора были отражены посадочные диаметры, допуски формы и расположения, характеристики поверхностей, требования к обработке, контролю и балансировке. Масса ведущего ротора по документации составляла 229,69 кг.

Каждый из этих параметров связан с производственной задачей. Посадочные размеры нужны для сопряжения ротора с другими элементами машины. Требования к точности ограничивают допустимые отклонения. Указания по контролю позволяют проверить изготовленную деталь и определить, соответствует ли она установленным требованиям.

При подготовке чертежей нужно было учитывать не только размеры рабочей части, но и то, как изготовитель будет получать и проверять необходимые поверхности. Винтовой профиль нельзя рассматривать отдельно от технологии обработки, а требования к точности должны допускать обоснованный контроль.

По этой причине я не считаю восстановление сложного механического изделия законченным сразу после получения цифровой геометрии. Между моделью и возможностью воспроизвести деталь на производстве остаётся значительный объём инженерной работы.

Что нельзя измерить штангенциркулем

В какой-то момент я понял, что самая трудная часть проекта связана не с построением винтовой поверхности. Сложнее было правильно обращаться с неполной информацией.

Фактически приходилось работать с тремя группами сведений. Первая — размеры и характеристики, которые можно непосредственно измерить на образце. Вторая — параметры, связанные с конструкцией, кинематикой и геометрическими зависимостями винтовой пары. Третья — предположения, без которых невозможно продолжать работу при отсутствии исходной документации.

Проблемы начинаются, когда эти группы смешивают. Инженер измерил поверхность, выбрал подходящий радиус из известной схемы профилирования, построил модель и через некоторое время уже не помнит, какая часть геометрии получена непосредственным измерением, а какая восстановлена расчётным путём.

При дальнейшей работе такое смешение может привести к неверным техническим требованиям. Предположительный параметр попадает в чертёж как установленный размер, а следующий изготовитель воспринимает его как проверенную характеристику исходной конструкции.

Я старался сопоставлять существенные решения с независимыми источниками. Измерения проверял через геометрию сопряжённого ротора и техническую литературу. Размеры рассматривал с учётом назначения поверхностей. Если какое-то решение основывалось на допущении, его нельзя было считать равнозначным измеренному или документально подтверждённому параметру.

Хороший пример — рабочие зазоры. Можно измерить расстояние между поверхностями на существующем образце, но такое измерение не объяснит, каким должен быть зазор у восстановленной пары с учётом работы машины. Здесь необходимы знания о конструкции, температурных условиях, точности изготовления и допустимом взаимодействии элементов.

Сканер способен передать форму поверхности с определённой погрешностью. Но вопрос о том, почему два ротора должны иметь конкретную геометрическую связь, лежит уже за пределами простого измерения.

Поэтому реверс-инжиниринг сложных деталей требует не только измерительного оборудования и CAD-системы. Нужно понимать назначение конструкции, проверять гипотезы и не выдавать неизвестное за установленный факт.

Что удалось сделать за 15 рабочих дней

Результатом проекта стали производственные чертежи ведущего и ведомого роторов винтового компрессора. Такой состав работ был предусмотрен техническим заданием, где также был установлен срок 15 рабочих дней.

Для ведущего ротора удалось восстановить рабочий профиль с наружным диаметром 309 мм и длиной винтовой части 513 мм. В документации была отражена схема пары 4/6, посадочные элементы и производственные требования, необходимые для предусмотренного объёма работ.

Не стану утверждать, что за эти пятнадцать дней я полностью освоил компрессоростроение. Для такого заявления нет оснований. Пришлось изучить конкретную часть предметной области, которая позволила разобраться в геометрии исследуемой пары и подготовить необходимые чертежи.

Заказ не включал разработку нового компрессора, полный газодинамический расчёт установки или сертификационные испытания. Я также не располагаю подтверждёнными результатами последующего изготовления и эксплуатации восстановленной пары, поэтому не буду приписывать проекту экономию или эксплуатационные показатели, которые не были установлены.

Для инженерного кейса эта граница существенна. Подготовленная документация — конкретный результат работы. Успешная эксплуатация изготовленного изделия — другой результат, который должен подтверждаться отдельно.

Что изменилось в моём подходе к реверс-инжинирингу

С тех пор при получении незнакомой механической детали я стараюсь сначала разобраться, какую функцию она выполняет в составе оборудования. Это помогает определить, какие поверхности и размеры критичны, какие сведения необходимо получить дополнительно и какие технические решения нужно проверить.

Если оригинальная документация отсутствует, я разделяю измеренные параметры, сведения из доступных технических материалов и расчётные предположения. Затем изучаю конструкцию, ищу геометрические и физические зависимости, по которым можно восстановить предполагаемую исходную форму изделия.

Когда появляется достаточно оснований для построения модели, перехожу к CAD. Но и здесь работа не заканчивается: необходимо рассмотреть материал, технологию изготовления, посадки, допуски, требования к качеству поверхностей и методы контроля.

Для простой детали этот путь может оказаться значительно короче. Для сложного сопряжённого механизма, особенно после длительной эксплуатации, исследовательская часть иногда занимает больше внимания, чем собственно построение модели.

История с винтовыми роторами научила меня осторожнее относиться к словам «сделать такую же деталь». У одинаковых на вид изделий может быть разная история эксплуатации, а у повреждённой поверхности — несколько возможных причин изменения формы.

Если просто копировать то, что лежит перед инженером, можно воспроизвести не первоначальную конструкцию, а результат её износа. Чтобы избежать такой ошибки, приходится искать не только размеры, но и причины, по которым деталь была спроектирована определённым образом.

Восстановление сложного изделия начинается с вопросов о его работе, а не с выбора команды в CAD. И чем меньше сохранилось оригинальной документации, тем внимательнее приходится относиться к этому различию.

А как поступаете вы?

Приходилось ли вам восстанавливать детали по изношенному образцу, когда первоначальные чертежи отсутствовали? Как определяли, где закончилась исходная геометрия и начался износ?

Мне интересен опыт конструкторов, технологов и специалистов по измерениям. Особенно случаи, когда первоначально полученная 3D-модель выглядела правильно, но проверка сопряжений или технологии изготовления заставляла пересматривать геометрию.

Об авторе

Павел Самута — инженер-механик, предприниматель, независимый технический партнёр промышленных предприятий. В профессии с 2007 года. Занимаюсь восстановлением конструкторской документации, реверс-инжинирингом, проектированием механических изделий и подготовкой производства.
