10 000 вентилей NAND в реальном времени: как устроен симулятор в нашей игре на Rust

Мы - маленькая инди-студия anywaymachines, делаем игру NAND² - головоломку, где из одного вентиля NAND собираешь всё остальное: NOT, сумматор, регистры, АЛУ, процессор с подмножеством RISC-V, а дальше пишешь для своего процессора программы на ассемблере, вплоть до 3D-шутера в духе Wolfenstein. Игра ещё в разработке, по плану около 200 уровней в шести эпохах: реле, транзисторы, микросхемы, микропроцессоры, скорость, система.

Выросла игра из любви к Turing Complete и курсу nand2tetris: оба проекта когда-то показали нам, как интересно собирать компьютер с нуля своими руками. Нам захотелось пройти этот путь ещё ближе к настоящему железу: собрать процессор с реальной системой команд в стиле RISC-V и дойти до запущенной на нём программы, от вентиля до картинки на экране.

Эта статья не про геймдизайн, а про движок: как схема с поля превращается в плоский массив, почему основной режим — это тупой проход по всем вентилям без всякой событийности, где событийный режим всё-таки нужен и как это всё рисуется, когда на поле 10 000 вентилей, и камера отъезжает так, что каждый становится размером в пару пикселей. Всё ниже — реальный код из репозитория (Rust, crates/sim — движок, crates/game — игра на egui + wgpu), скриншоты прямо из редактора.

Что вообще симулируется

Игрок видит сетку, на ней детали и провода. Внутри движка всё это сводится к трём сущностям:

• сеть (net) — набор проводов и пинов, электрически соединённых между собой. У сети есть значение u32 и ширина от 1 до 32 бит. Шина — это просто широкая сеть;

• узел — вентиль (NAND, AND, …, NOT, BUF) или «сложный» узел: разветвитель шины, сборщик шины, поведенческий блок;

• последовательные элементы — D-триггеры и регистры, которые защёлкиваются по фронту тактового сигнала, и генераторы CLOCK.

Компиляция схемы идёт в два шага. Сначала compile_into обходит поле: для каждой клетки собирает провода, которые через неё проходят, и сливает сети через union-find (конец провода, упёршийся в другой провод, — это Т-соединение; пересечение двух проводов без конца в этой точке — не соединение). Блоки игрока (свой сумматор, свой регистр) рекурсивно разворачиваются внутрь, с ограничением глубины 32, чтобы блок, вложенный сам в себя, давал понятную ошибку, а не переполнение стека.

Второй шаг - Builder::finish, где из графа получается то, что реально крутится в цикле.

Плоский массив вентилей

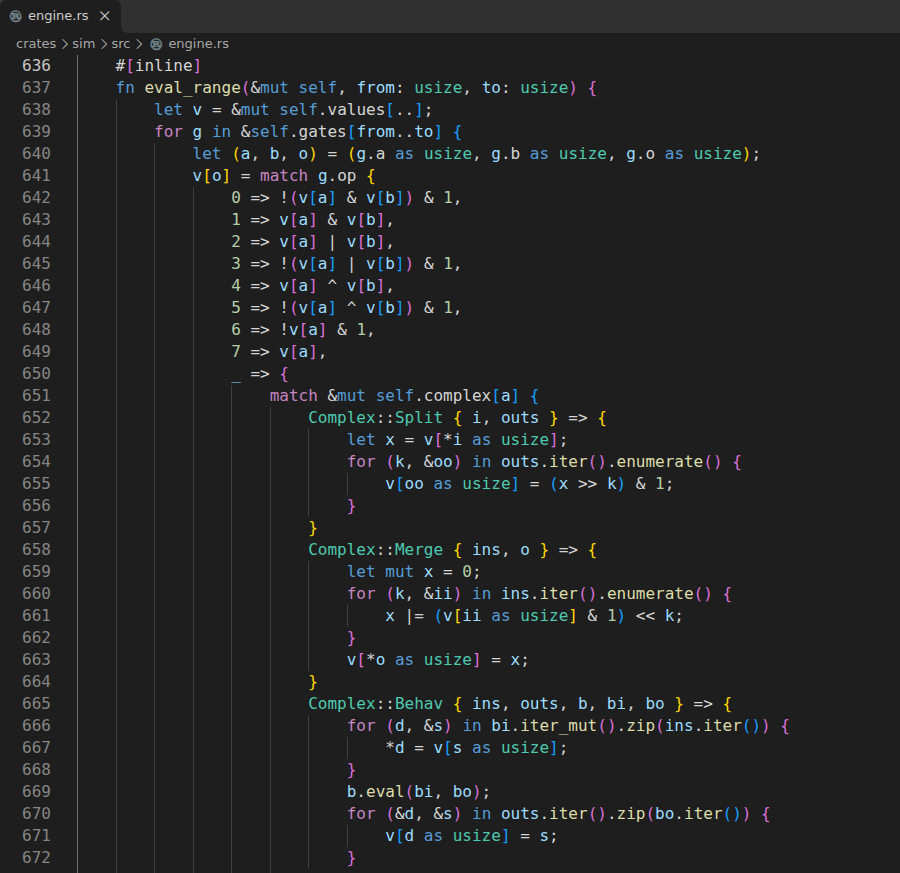

Главный цикл симулятора выглядит так:

Вентиль - это struct Gate { op: u8, a: u32, b: u32, o: u32 }: 16 байт, три индекса в общий массив values и код операции. Никаких указателей, Box<dyn ...> или хеш-таблиц в горячем пути. Восемь простых операций разбираются одним match прямо в цикле, а всё, что не влезает в два входа и один выход (сплиттеры шин, ПЗУ, блоки-таблицы), лежит в отдельном векторе complex, и вентиль с кодом 255 хранит в поле a индекс туда.

Почему значения u32, а не биты в битсете: в игре полно шин по 8, 16 и 32 бита, и хранить их одним словом проще, чем гонять по 32 отдельные сети. Однобитные вентили маскируют результат & 1, вентили на шинах работают побитово, как есть. Платить за это приходится памятью: на однобитной схеме из 10 000 вентилей 31 бит из 32 в каждом значении пустой. Пока 10 100 сетей занимают 40 КБ, нас это устраивает.

Порядок: уровни, петли и Тарьян

Чтобы схема без памяти досчиталась за один проход, вентили должны идти в топологическом порядке: драйвер сети раньше всех её потребителей. Это классическая levelized-симуляция. Проблема в том, что игроки строят петли. Защёлка на двух NAND — это петля, генератор из нечётного числа инверторов — тоже петля, и в игре это легальные конструкции, а не ошибки.

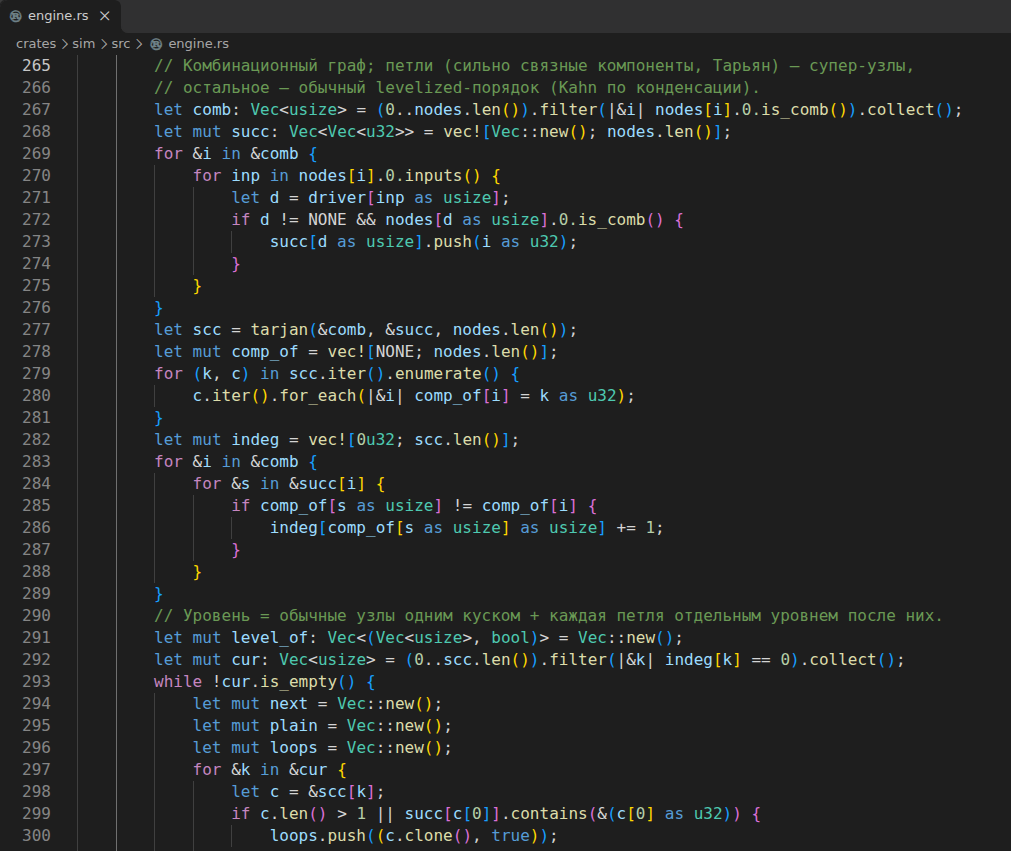

Поэтому перед сортировкой граф сжимается по сильно связным компонентам:

Тарьян (итеративный, без рекурсии, чтобы не упереться в стек на большой схеме) находит компоненты. Компонента из одного узла без самопетли — обычный узел. Компонента из нескольких узлов — «супер-узел», петля. Дальше обычный алгоритм Кана по конденсированному графу, и на каждом шаге обычные узлы кладутся одним уровнем, а каждая петля — отдельным уровнем после них. В итоге получается массив gates, разрезанный на уровни через level_start, и список уровней, которые являются петлями.

Попутно finish решает ещё две вещи. Если у сети несколько драйверов (игрок соединил два выхода), каждому выдаётся своя частная сеть, а в общую их сводит цепочка вентилей OR — монтажное ИЛИ становится обычными вентилями и не требует отдельной логики в цикле. И проверяются ширины: 8-битный выход на 1-битный вход — ошибка компиляции с подсветкой проводов.

Петли до неподвижной точки и фронт тактового сигнала

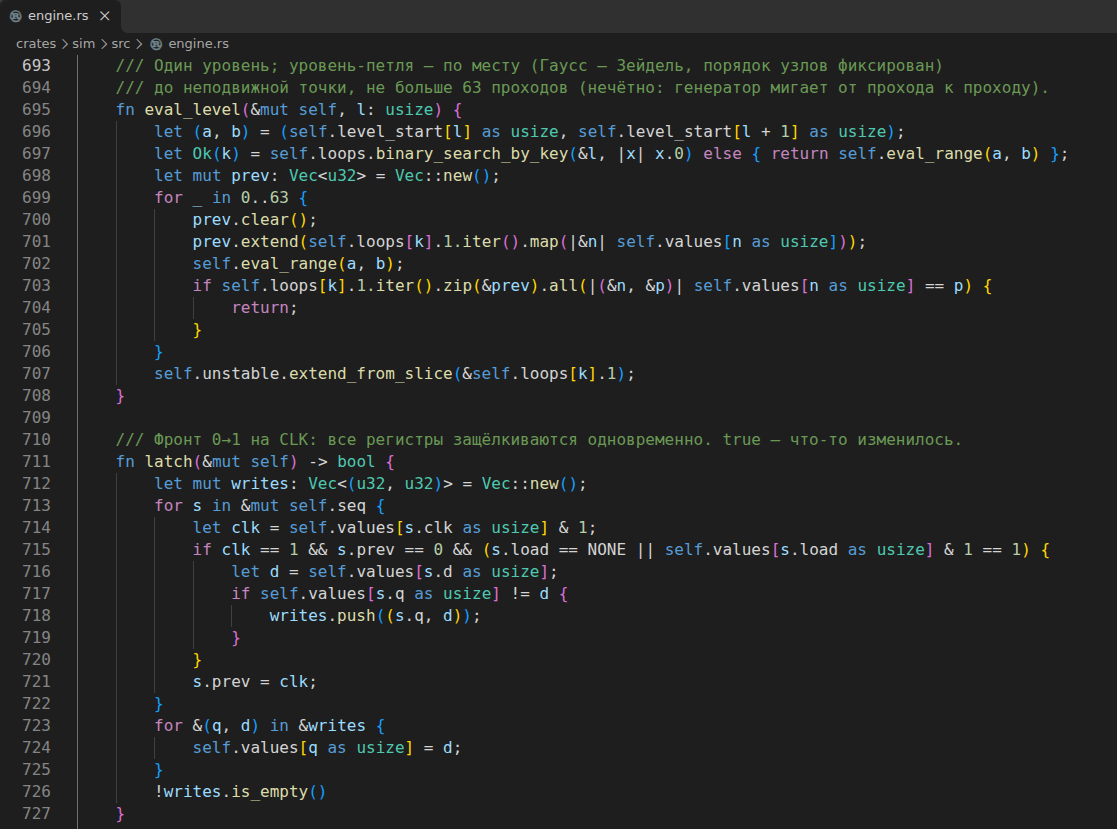

Обычный уровень считается одним проходом. Уровень-петля считается по месту, в фиксированном порядке узлов (по сути метод Гаусса — Зейделя), пока выходы петли не перестанут меняться, но не больше 63 раз. Число нечётное специально: генератор из инверторов на каждом проходе меняет значение, и после нечётного числа проходов он оказывается в противоположном состоянии — на экране он мигает, а не залипает. Если петля не сошлась, её сети попадают в unstable, и шейдер рисует их красными: игрок видит «дребезг», а не зависший кадр.

latch — защёлкивание регистров. Сначала все регистры читают свой d и записывают пары (q, d) во временный вектор, и только потом всё записывается в values. Это две фазы, как у настоящего синхронного регистра: если выход одного регистра идёт на вход другого (сдвиговый регистр), второй должен увидеть старое значение первого, а не уже обновлённое.

Полный такт — step(): переключить все CLOCK, а дальше settle() — комбинационный проход, защёлка, и так по кругу, пока защёлка что-то меняет (до 64 раз). Повтор нужен для каскадных фронтов: в асинхронном счётчике выход одного триггера — это тактовый вход следующего.

Стресс-плата и честные цифры

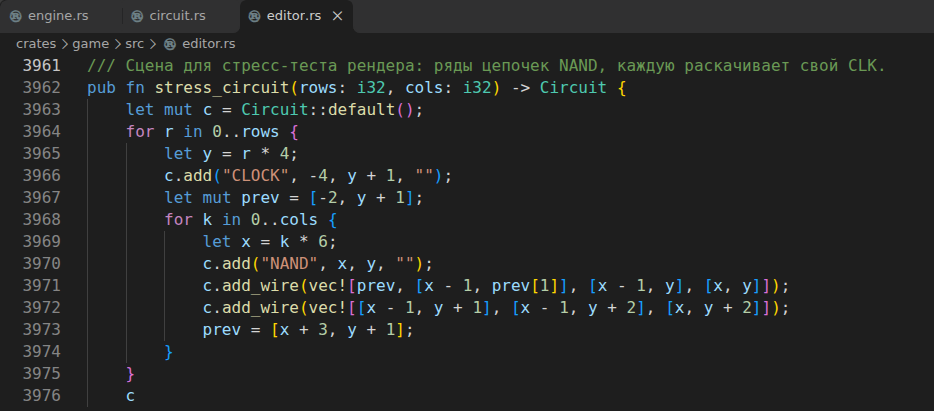

Вот как строится плата из гифки:

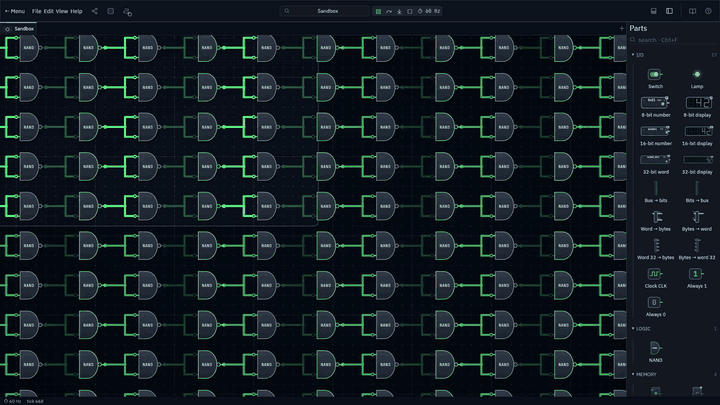

100 рядов, в каждом свой CLOCK и цепочка из 100 NAND, у которых оба входа соединены (то есть каждый работает как инвертор). На каждом полутакте генератор переключается, и волна проходит через всю цепочку: меняют значение все 10 000 вентилей. Это худший случай для любой оптимизации «считать только то, что изменилось».

Мы вынесли эту функцию в отдельную программу поверх крейта sim и замерили на машине, где пишем (AMD EPYC 7402, серверный процессор, сборка --release):

То есть полный проход по всем 10 000 вентилей — около 16 мкс, порядка 600 миллионов вычислений вентиля в секунду на одном ядре. В крейте лежит ещё бенчмарк cargo run -p sim --release --bin bench на сумматорах: 1000 восьмибитных сумматоров по 120 NAND (123 003 узла, 37 уровней) устаканиваются за 289 мкс. Цифры с одной машины, на ноутбуке будут другие, но порядок такой.

Событийный режим здесь в 9 раз медленнее, и это ожидаемо: когда меняется 100% вентилей, учёт «кто изменился» — чистые накладные расходы. Поэтому в песочнице работает простой проход, а событийный режим включается там, где он выигрывает, — об этом ниже.

Бюджет кадра

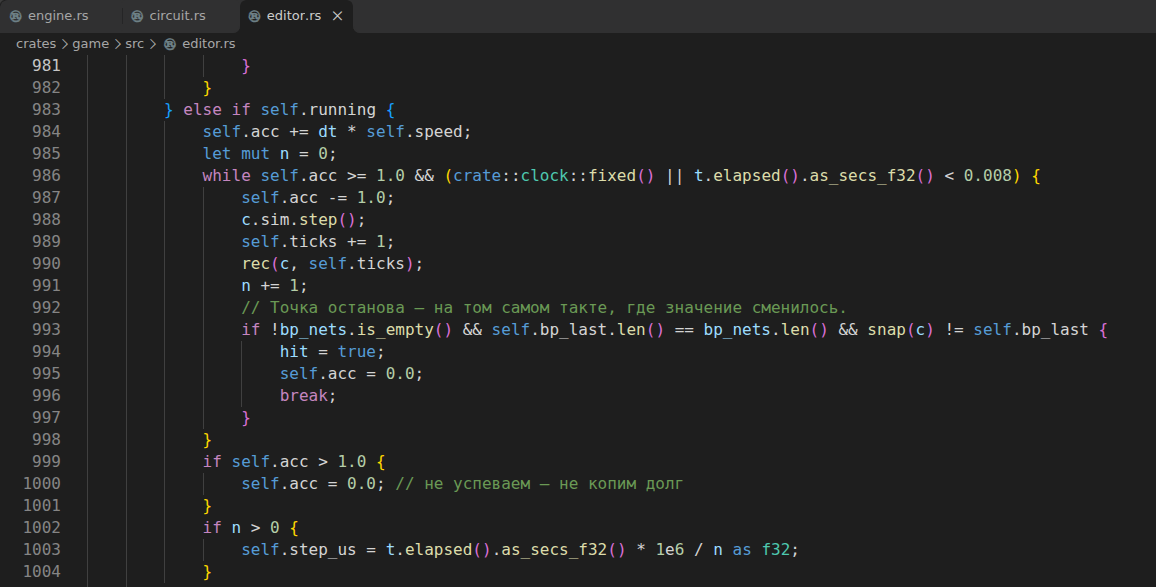

Симуляция идёт в том же потоке, что и интерфейс, поэтому её нельзя пускать «сколько успеет»:

Скорость задаёт игрок (тактов в секунду), время копится в acc, и цикл делает столько тактов, сколько накопилось, но останавливается, если на это ушло больше 8 мс. Если не успели, долг не копится: acc обнуляется, и симуляция просто идёт медленнее заданной скорости, а не замораживает кадр, пытаясь догнать. Отсюда же цифра step_us в строке статуса редактора - она меряется прямо здесь.

Заодно в этом цикле живут точки останова на проводах: после каждого такта сравниваются значения отмеченных сетей, и если что-то сменилось, симуляция встаёт ровно на этом такте.

Рендер: геометрия один раз, состояние каждый кадр

Теперь про отъезд камеры. Поле рисуется своим рендером на wgpu, встроенным в egui через paint callback. Провода и пины — инстансированные капсулы, которые рисуются в фрагментном шейдере через SDF (signed distance field), так что провод остаётся гладким на любом масштабе. Главная идея: геометрия и состояние разделены.

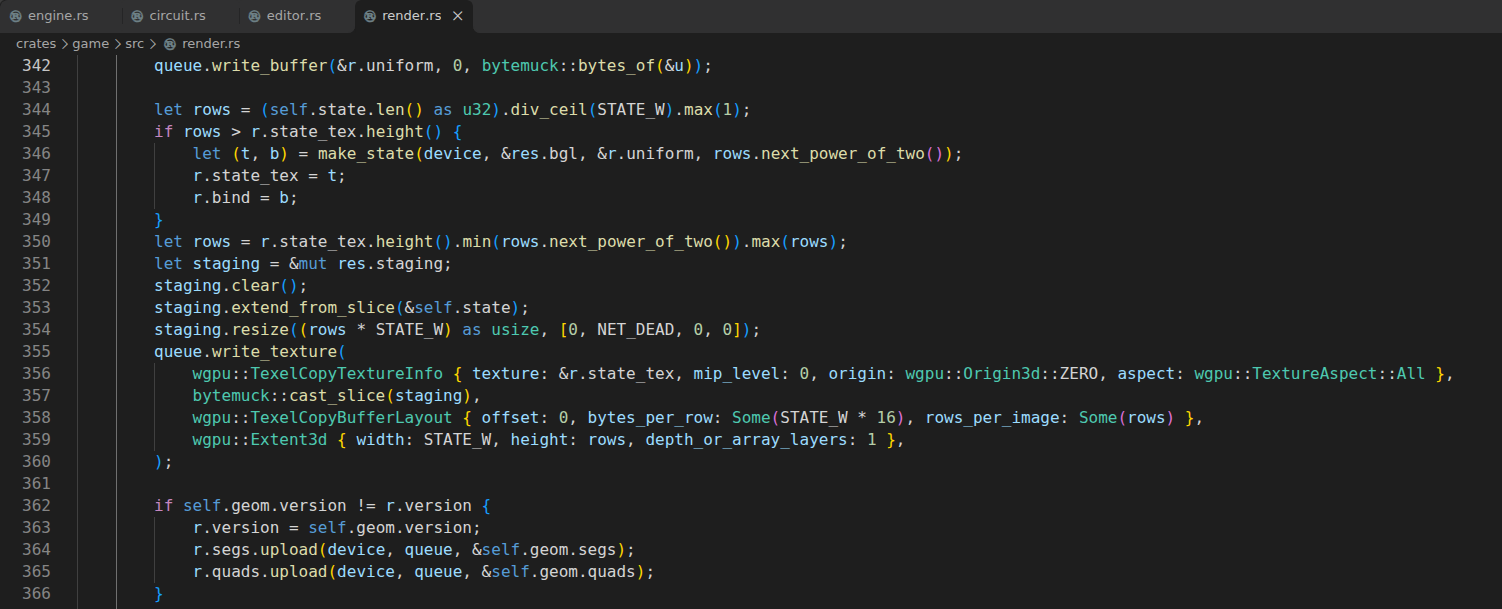

Геометрия (отрезки проводов, корпуса) загружается в GPU-буфер только когда меняется версия схемы — игрок что-то поставил или удалил. Каждый кадр на GPU уходит только состояние: текстура Rgba32Uint шириной 1024, один тексель на сеть — [значение, флаги, время последнего изменения, ширина]. Каждый отрезок провода знает номер своей сети, и вершинный шейдер достаёт её состояние textureLoad по координатам (net & 1023, net >> 10). Для стресс-платы это 10 100 текселей по 16 байт, около 160 КБ в кадр, — для шины PCIe пустяк.

Отсюда «живая» картинка: провод светится, когда в сети 1, вспыхивает при смене значения (по времени из третьего канала), краснеет, если сеть в unstable. CPU в этом не участвует, он только копирует массив values.

Чего здесь нет, так это иерархического LOD - агрегации далёких вентилей в «квадратик среднего цвета». При отъезде работают три более простые вещи:

• корпуса деталей рисуются через egui, и каждый проверяется на попадание в видимую область (part_on_screen), так что при приближении рисуется только видимое;

• сетка поля гаснет через smoothstep от масштаба, чтобы на дальнем плане не было муара из точек;

• полосы битов на шинах гаснут в сплошной цвет, когда шаг полосы становится меньше примерно двух пикселей, — фильтр прямо в шейдере, как у уменьшенной картинки.

Масштаб камеры ограничен от 2 до 160 пикселей на клетку. Плата 100×100 — это 600×400 клеток, и при 2,2 пикселя на клетку (кадр из гифки) она целиком помещается в окно. Сколько это даёт FPS на конкретном железе, мы тут называть не будем: проверяли на своей машине и на записи роликов, а не на парке видеокарт.

Когда событийный режим выигрывает

Процессор — противоположность стресс-платы. Там десятки тысяч вентилей, но за такт меняется малая часть: в АЛУ считается одна операция, декодер дешифрует одну команду, большинство регистров стоят. Для этого в движке есть «турбо» - событийная симуляция:

struct Ev {
    fan_at: Vec<u32>,   // сеть -> комбинационные узлы-потребители (CSR)
    fan: Vec<u32>,
    clk_at: Vec<u32>,   // сеть -> регистры, у которых она clk
    clks: Vec<u32>,
    loop_of: Vec<u32>,  // узел -> номер петли
    dirty: Vec<u64>,    // битовая маска «грязных» узлов
    ...
}

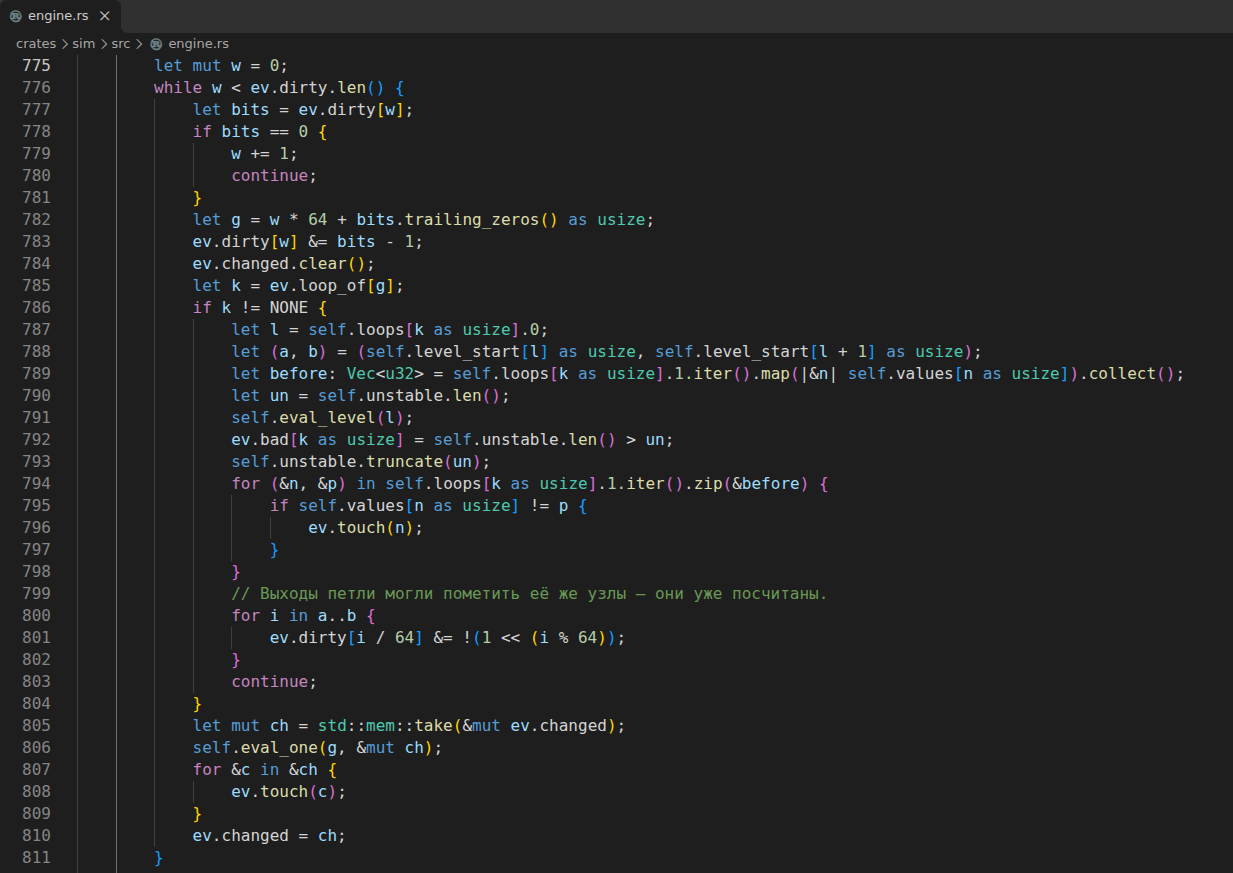

Когда сеть меняется, touch ставит в битовую маску бит каждого её потребителя (список потребителей - в формате CSR, два плоских массива). А дальше главный трюк:

Узлы уже отсортированы по уровням, значит, потребитель всегда стоит в массиве позже своего драйвера. Поэтому вместо очереди событий хватает битовой маски и курсора, который идёт только вперёд: берём слово маски, trailing_zeros() даёт номер ближайшего грязного узла, считаем его, и если выход изменился, помечаем потребителей - а они гарантированно правее курсора. Проход заканчивается, когда курсор дошёл до конца. Ни приоритетной очереди, ни сортировки по времени, и каждый узел считается за проход не больше одного раза. Пустые слова маски пропускаются по 64 узла за раз.

Петли и здесь особый случай: если грязный узел принадлежит петле, пересчитывается весь её уровень до неподвижной точки, а потом снимаются отметки с её собственных узлов. Петля, которая не сошлась (генератор), помечается как «плохая» и пересчитывается на каждом проходе.

Результат событийного режима обязан совпадать с полным проходом бит в бит. Это проверяют два теста: turbo_matches_settle на синтетических схемах и turbo_matches_machines на настоящих процессорах из игры - после каждого полутакта сравниваются все сети.

Таблицы истинности вместо вентилей

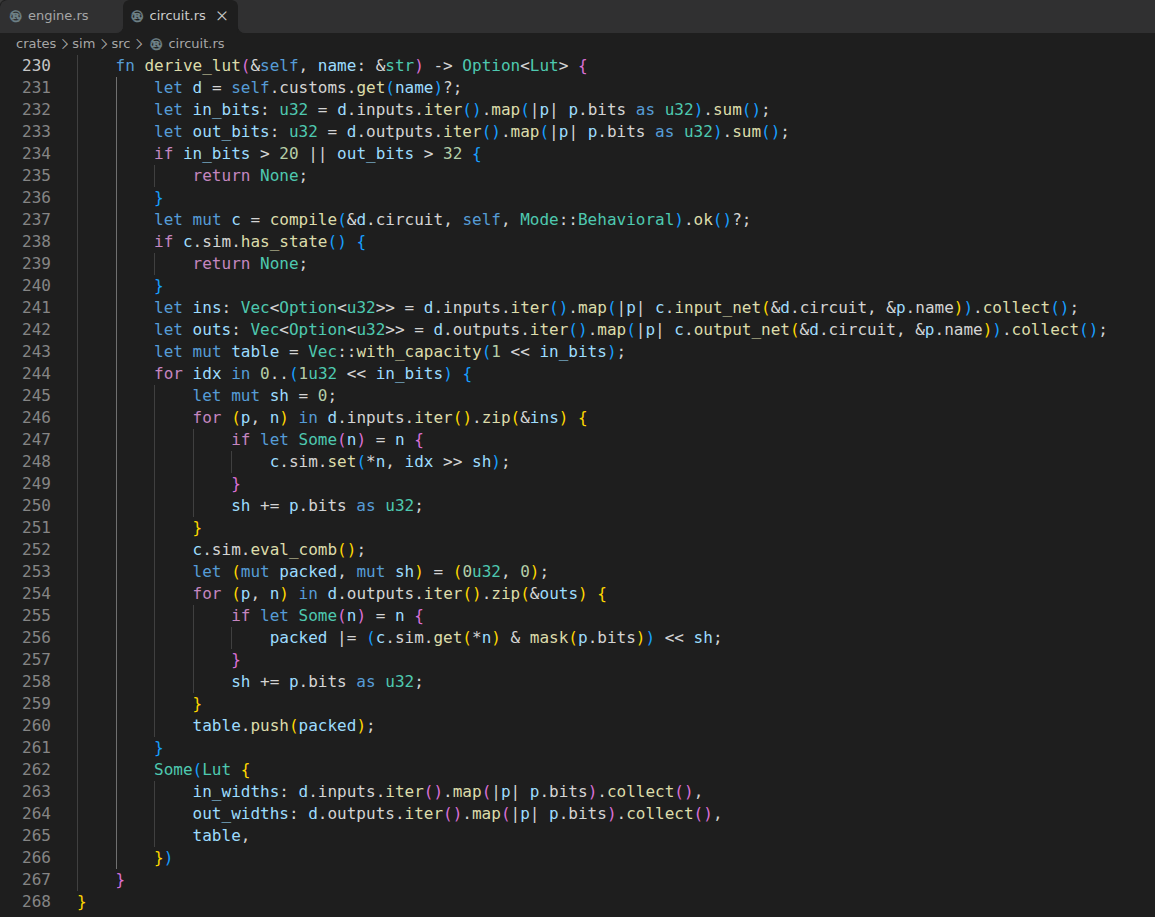

Второе ускорение — поведенческий режим. Блок, который игрок уже собрал, и который прошёл свой уровень, можно не разворачивать в вентили, а посчитать готовой функцией. Если у блока нет памяти и на входе не больше 20 бит, движок просто прогоняет его вентильную схему на всех входах и запоминает ответы:

2^20 строк по 4 байта — максимум 4 МБ на блок, а восьмибитный сумматор с переносом (17 входных бит) - 128 тысяч строк, которые считаются один раз и кэшируются в библиотеке. Дальше вычисление блока — это склейка входов в индекс и одно чтение из массива. Ключевое свойство: таблица снята со схемы самого игрока, а не написана нами, поэтому поведенческий блок ведёт себя точно как его вентили, включая ошибки.

Для широких блоков конвейера (16-битный сумматор, мультиплексор, декодер команд, исполнительный блок), которые в 20 бит не влезают, есть нативные модели на Rust, около сотни строк в natives.rs. Это сознательная оптимизация: без неё большие схемы поздних глав тормозили бы на машинах игроков. Нативные модели включаются только в турбо-прогоне финальных глав, только для блоков без состояния и только после того, как блок прошёл тесты своего уровня, — дальше он считается по спецификации, без повторной проверки в рантайме. Цена этого решения известна и записана прямо в комментарии к модулю: поведение блока за пределами тестов не покрывается, то есть блок, верный на тестах и неверный вне их, в турбо посчитается «правильно». Эталоном при этом остаётся обычный режим в вентилях.

Что это даёт на машине из главы «Твоя игра» (замер тестом turbo_matches_machines с NAND2_BENCH=1, тот же EPYC, сборка без LTO):

Разница между первой и последней строкой — больше чем в 12 раз, и именно эта разница отделяет «процессор работает» от «на процессоре можно играть».

От NAND до шутера

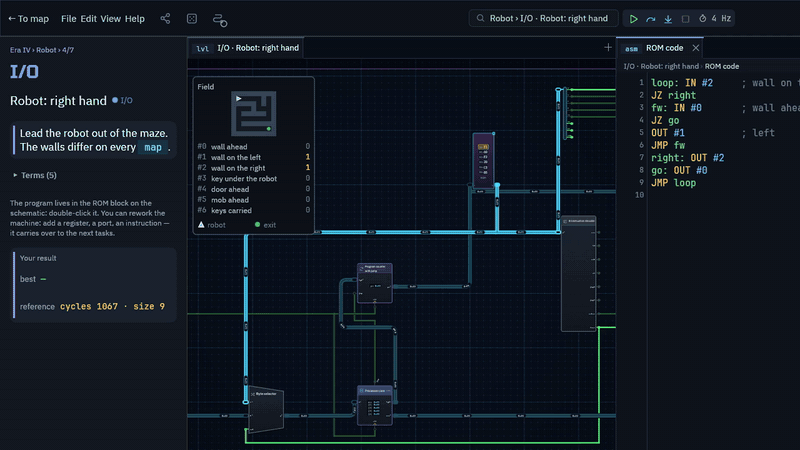

Теперь, когда понятно, на чём всё крутится, — что на этом строится. Путь по эпохам такой: NAND, из него NOT, AND, OR, XOR, полусумматор и сумматор, мультиплексоры, триггеры и регистры, счётчик, АЛУ, затем своя простая система команд и ассемблер, потом команды RISC-V.

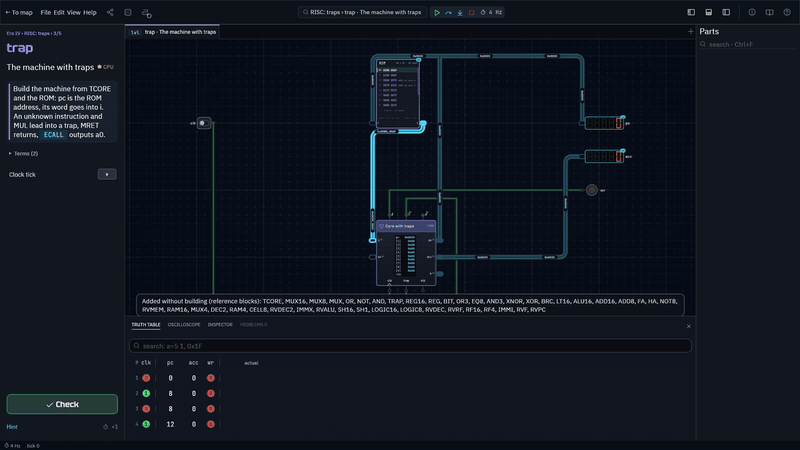

Процессор в поздних главах — это подмножество RISC-V с раскладкой полей RV32E: 32-битные команды, 16 регистров, но данные и адреса 16-битные, чтобы схема оставалась обозримой. Дальше игрок делает его быстрее: конвейер, проброс результатов (forwarding), кэш. Метрика скорости — «путь», самая длинная цепочка вентилей между регистрами; она считается тем же движком по тем же уровням.

В главе «Твоя игра» процессор подключается к шине устройств: экран 64×48 пикселей в формате RGB332, клавиатура, сделанная по образцу PL050 (PS/2-контроллер ARM), и устройство SYSCON, запись 0x5555 в которое означает «тест пройден», как test finisher в SiFive.

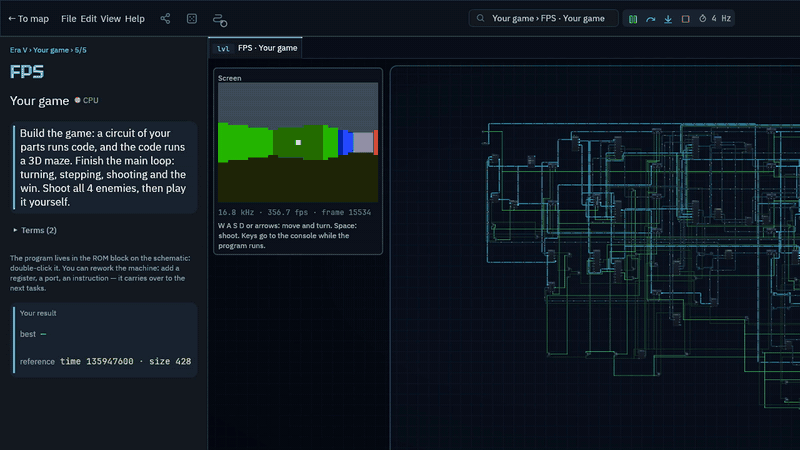

Дальше игрок пишет на ассемблере для своей же машины рейкастер: DDA, как в Wolfenstein 3D, фиксированная точка 8.8 (умножение 8.8 × 8.8 собирается из четырёх 8-битных MUL), карта 16×16 клеток, кадр — 32 луча, по столбику на луч. Поздние главы ещё в работе и будут приходить обновлениями, так что их содержимое может поменяться.

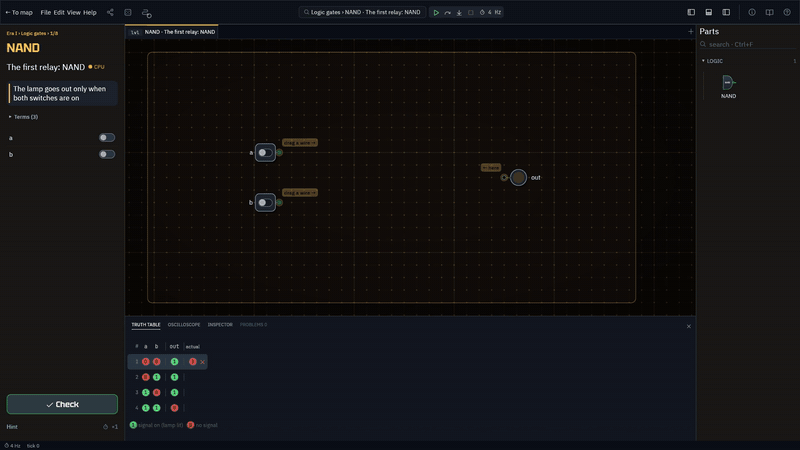

(Клип ускорен в 2 раза.) Каждый пиксель на этом экране посчитан программой, которая выполнена схемой, которую игрок собрал из своих же блоков, — и при выключенных нативных моделях всё это сводится к тем самым NAND из первого уровня.

Что мы бы сделали иначе

• values: Vec<u32> для однобитных схем расточительно. Битово-параллельная симуляция (64 вентиля в одном u64) была бы быстрее на стресс-плате, но сломала бы простоту шин. Пока упора в это нет.

• Нет многопоточности. Уровни естественно параллелятся, но на 10 000 вентилей проход занимает 16 мкс, и синхронизация потоков съест больше, чем даст.

• Нет иерархического LOD в рендере. С текущими лимитами доски он не понадобился, но если игроки начнут строить платы на сотни тысяч вентилей, это первое, что придётся делать.
